丙烯是一种无色、无臭、稍带有甜味的有机化合物，分子式为C3H6。丙烯是三大合成材料的基本原料之一，应用范围非常广泛，如常见的聚丙烯生产，丙烯腈、环氧丙烷、异丙醇、苯酚、丙酮、丁醇、辛醇、丙烯酸及其酯类、丙二醇、环氧氯丙烷和合成甘油等的制备1。因此，丙烯也是工业区一种比较常见的污染物，属极易燃品，且具有低毒性，丙烯的泄漏会带来潜在的爆炸和健康风险。
当前，对丙烯的测量主要依赖于固定站点气相色谱法，如较为通用的搭配低碳色谱柱的GC-FID/PID法。但较长的色谱分离时间限制了其实时捕捉丙烯的瞬时变化特征，也就无法给园区业主提供及时的决策反馈。另一方面，受限于配套的质谱检测器或者离子源等部件属性，现市面上常见的VOCs走航解决方案对以丙烯为代表的低碳烷烃和烯烃的测量和准确分析存在分析难点和数据疑问。Vocus CI-TOF质谱仪以较高的时间分辨率和质量分辨率，能够对大气中常见VOCs以及多种园区特征物种的瞬时变化进行实时精确分析。丙烯的质子亲核势为751.6 kJ/mol，属于CI-TOF仪器可检测的物种之一。本文中我们将详细介绍Vocus CI-TOF对丙烯的定性定量测量能力和定点结合走航案例。

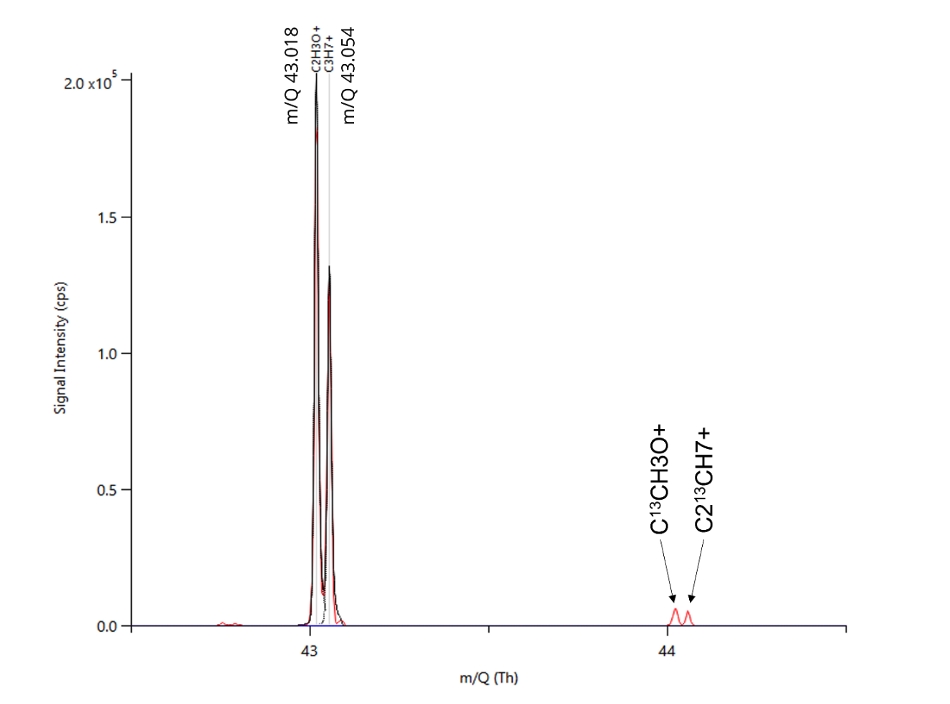

图1. 质子化丙烯分子峰（m/Q 43.054）在Vocus CI-TOF谱图上的响应以及相对应的同位素峰
丙烯的质子亲核势大于水，能够有效的与水合氢离子(H3O+)发生质子转移反应，在’软’质子转移反应条件下检测到的质子化分子离子峰是C3H7+，其精确质量为m/Q 43.054。实际上在荷质比43整数位置上，除丙烯外，还有其他的物质或者干扰峰存在，比如m/Q 43.018, 这是一个含氧的干扰峰，其分子组成为C2H3O+。 由图1可见，这两个峰可以清晰的被Vocus CI-TOF质谱仪分开，二者同位素分布也符合的很好。值得说明的是，如需要清楚分开上述这两个峰，质谱仪的质量分辨率需要达到1500 Th/Th或更高（参考‘VOCs走航中同标称质量分子（不完全）列表’一文）。简而言之， Vocus CI-TOF高分辨率质谱仪就像一套高倍放大镜，能够清晰的将目标物与其他微小干扰峰区别开来，这也是实时分析质谱仪精确定性分析的关键所在。这也意味着，受这些潜在的同标称质量的离子碎片或其他干扰物影响，质量分辨率不到1000的实时分析质谱仪会经常出现‘虚高值’或者‘误报’的情况。
值得注意的是，丙烯为代表的C2和C3烷烃、烯烃一般需要特别的低碳色谱柱配合FID检测器才能进行有效监测2，而现市面上的走航应用较多的便携式直接进样EI-四级杆质谱对于丙烯或其他短链烷烯烃检测难度较大。

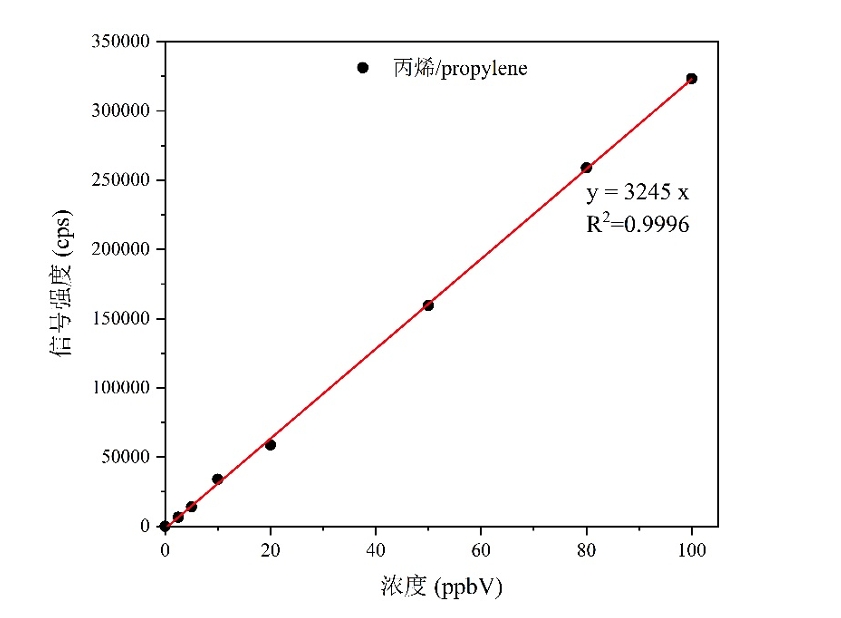

图2. Vocus CI-TOF丙烯的灵敏度多点标准曲线
利用Vocus CI-TOF质谱仪，我们测试了丙烯标准气体的灵敏度多点标准曲线，结果如图2所示。可见，Vocus CI-TOF质谱仪对丙烯有较好响应，其灵敏度可达3245 cps/ppbv, 线性关系达到0.9996。高灵敏度意味着较高的响应，这对环境大气中单个ppbv级别的丙烯检测来说，具有非常大的检测优势。

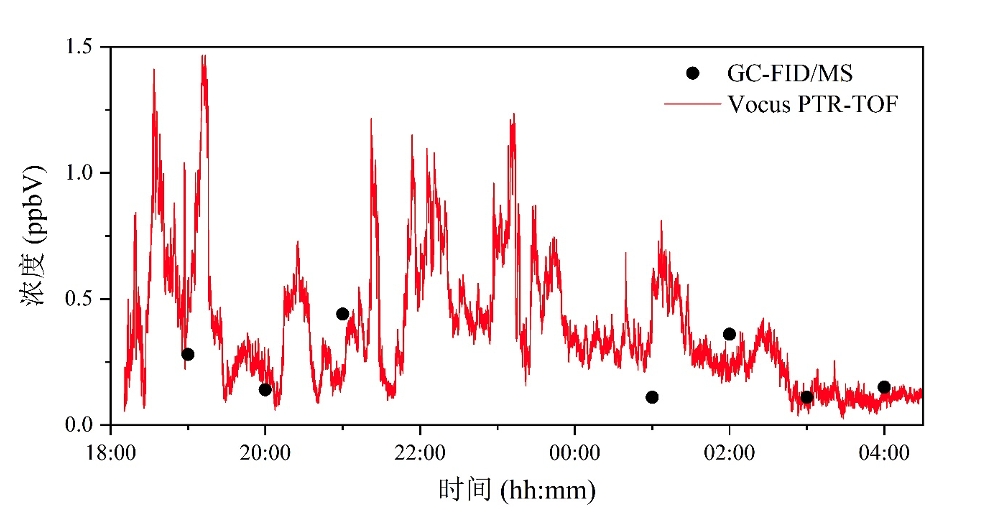

图3. Vocus CI-TOF与GC-FID/MS同期检测的丙烯时序图
最后，我们进行在线GC-FID/MS与Vocus CI-TOF平行运行的检测数据对比（图3）。由于GC-MS/FID的数据时间分辨率为1小时，从图中大致可以看出，两个仪器检测的丙烯浓度具有较好的一致性（一般零点为GC校准时段）。而Vocus CI-TOF质谱仪的秒级响应，在GC两次报数的空档期内，给园区业主和业务部门提供了更多更及时污染物浓度变化信息（参考‘秒级响应CI-TOF质谱法为工业园区预警管控和源解析提供新思路’一文）。这对工业园区污染物的泄露或其他事故的提前预警至关重。一旦观测到有超出预警范围的浓度时，园区工作人员就可以通过Vocus CI-TOF发出的实时数据及时采取预警措施，从而为工业园区安全生产带来保障，最大程度的减少对生命安全，生产设备和经济效益的潜在损害。同时，将Vocus CI-TOF搭载到走航车，从而实现对工业园区区界，厂界和各重点点位的多污染因子（包括丙烯）进行动态网格化监测。如图4所示，我们在某园区内监测到两处丙烯浓度高值污染点，可通过此类方式来发现高污染源，进而有目标性的开展重点监测和排放管控工作。
图4. Vocus CI-TOF质谱仪在某工业园区内丙烯走航监测浓度分布图。绿色线条高度越高，意味着该点位丙烯浓度越高。
小结
工业园区内以丙烯为代表的低碳烷烃和烯烃的精确测量是现市面上VOCs走航解决方案的一个技术难点。Vocus CI-TOF所特有的高质量分辨率，‘亚’秒级仪器响应速度和ppt级别的检测限是其成为复杂大气基体中准确鉴别并定量分析痕量丙烯的首选技术之一。除此之外，Vocus CI-TOF也是园区内异味物质快速检测的优选手段（参考‘国内40种典型恶臭异味物质Vocus CI-TOF检测能力一览’一文）。
感谢中科三清科技提供文中部分数据！
参考文献
1 https://baike.baidu.com/item/%E4%B8%99%E7%83%AF/2276398?fr=aladdin
2 https://www.restek.com/en/chromablography/chromablography/to-15–pams–to-11a–chinas-hj759–pams–hj683-part-2-deans-switching-and-to-15pams/
