您是否想了解飞行时间质谱仪（TOFMS）和四极杆质谱仪（QMS）的区别，比较两者的性能以及了解这些参数对您的应用案例可能产生的具体影响？

总体而言，飞行时间质谱比四极杆质谱仪具有先天的性能优势。TOFMS采集瞬时全谱信息，大幅提升了仪器的分析速度和灵敏度，确保任何重要信息不会丢失并允许回溯分析，更容易鉴别未知分析物和解析测量结果。更重要的是，TOFMS具备的超高质量分辨率和高精确质量更利于复杂基体中未知物种的准确鉴别，详见后文。

参数对比

四极杆和TOF质量分析仪的工作原理？

四极杆和飞行时间(TOF)质量分析仪实现对不同质荷比(m/Q)的离子分离的原理截然不同，这从根本上导致了两者检测能力的巨大差异。

四级杆质量分析仪

四极杆质量分析仪简单来说是一个‘离子筛’：在同一时刻，有且仅有特定m/Q值的离子才能通过四极杆被后端检测器检测到。 第二步，通过挑选或者逐个扫描测量质荷比来获得部分或者完整谱图。

图1是一个简单的四级杆原理动图：射频RF电场将离子聚焦在四级杆的轴心；叠加的直流DC电场用于破坏离子飞行轨迹的稳定性，并随后将它们从四极杆中弹出。通过调节这两个电场的强度，可使得只有一个较小m/Q范围的离子保持稳定的飞行轨迹从而顺利通过四级杆。该质荷比范围外的其他离子将因不稳定而损失掉（被过滤掉）。然后，在整个m/Q质荷比范围内扫描特定或者每个离子的质荷比，就可以记录部分或者完整质量谱图。

产生射频RF场的电子器件的电压输出是有物理上限的，也就相应限定了四级杆所能测量的质荷比的上限范围。

图1. 四级杆原理动画图。同一时间，只有特定m/Q值的离子才能通过；其他离子都会被‘丢’掉。这里的动图中，选择性离子检测（SIM）用来测量了三个较小质荷比的离子（蓝色、黄色和灰色），而质荷比最大的离子（红色）则一直不在筛选范围之内，可理解为没有被检测到。

飞行时间质量分析器

TOF分析仪则是根据离子通过特定区域（通常称为飞行管）时不同的飞行速度来达到离子分离的效果。整个过程有点类似于一场跑步比赛：一组离子在起点被加速（比赛开始），然后以匀速通过无场飞行管（赛跑过程）漂移到检测器（终点线）。从飞行管起点到与检测器‘撞线’之间的时间，也就是离子的飞行时间，被高速检测器记录下来。直观的说，重的分子应该比轻的分子‘飞’得慢，也就意味着到达检测器的时间也越长。所以，在离子带电荷数都相等的前提下，通过离子飞行时间可以反推出其质荷比。

这里我们有一个更详细的解释和推导。在TOF飞行管的起始加速区，所有离子都会同时受到一个脉冲强电场，即不同质荷比的离子都得到同样的起始动能E。更准确来说，离子获得的动能与其带电荷量Q成正比。电荷量相同的离子，E/Q近似完全一致。

动能E跟质量和速度的方程式：

E = ½ mv2

这也就意味着：

E/Q = ½ m/Q v2 约等于恒定。

因此，质荷比m/Q较小的离子会以更快的速度地通过TOF区域，更快到达检测器。仪器会高速测量每个离子从起始加速区到检测器的飞行时间，然后将其转换为质谱图：质荷比和信号强度。

图2. 飞行时间质谱原理动画图。 每种离子都从脉冲电场中获得了相同的动能，以恒定速度通过无场漂移区（飞行管）。静电场反射镜（reflectron）大幅改善了因离子初始动能差异而导致的分辨率损失。检测器则高频率的记录不同时间点检测到的离子数。所有的离子‘飞行行程’都在微秒级别，也就意味上万趟‘飞行行程’累加在一起，最后形成了一秒的全谱图。

上图中的动画持续了几秒钟。在TOFWERK仪器中，实际的离子飞行速度要快得多：每秒数万次飞行，每次飞行时间10到100微秒不等。一般情况下，我们无需每秒几万次的超高数据采集频率，因此通常会将数据累加成每0.1（10 Hz）秒或者更长时间段的谱图。举例来说：当TOF以两万次/秒的采集速率运行时，每2000次提取的数据可以积累到一张谱图当中，也就是10张谱图/秒的仪器响应。

现代TOF仪器采用了各种精妙的电子和机械设计来提高质量分辨率，包括静电场反射镜等部件。同时，从离子‘撞线’检测器到仪器屏幕上显示质谱之间的很多步骤也需系统设计和考虑。

TOFMS快速‘全景’测量

与每次测量中只记录单一质荷比离子的四级杆不同，飞行时间质谱每时每刻都在记录所有质荷比的离子的信号强度。TOF同时检测所有离子的特质，相比于QMS离子监测（SIM）和全谱扫描都具有先天性的优越性。

四极杆在扫描每个离子都需要一定的驻留时间（一般为0.1秒以上），这也意味着可能需要较长时间才能完成全谱扫描，继而导致较慢的测量速度，并损失大量有效信息。例如图3(左图)展示了用Vocus 2R PTR-TOF在4Hz采集率下对志愿者单次呼气的测量结果。在这个简单的实验中，一共有241种不同的VOCs化合物被定性定量。如果用四极杆质量分析仪来测量同样数量的离子，并假设使用0.25秒的单离子驻留时间，则需要至少一分钟的时间来完成测量。这也意味着，当志愿者的呼气动作完成时，四极杆全谱扫描还在进行中（图3(右图)）。

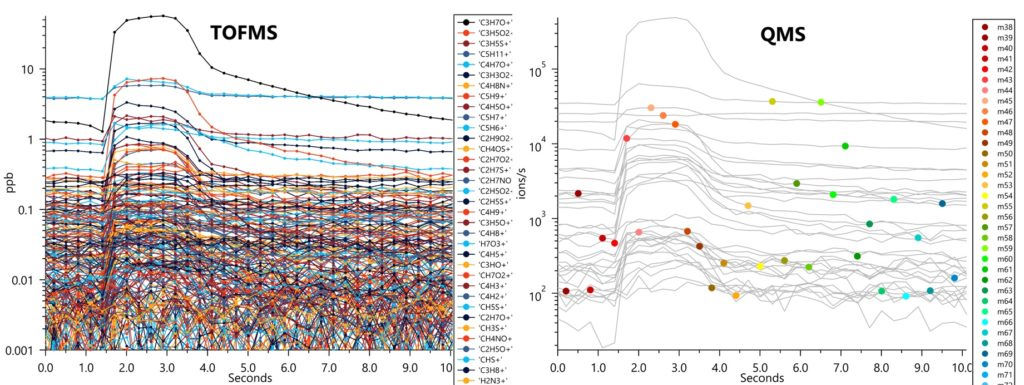

图3. 约1.5秒开始的单次呼气中的各物种时间序列。左图：用TOFMS实测得到的呼气结果。右图：同样的呼气试验，用四级杆质谱的模拟结果。图中标志点代表了每组数据对应的时间点。

四级杆扫描的离子数目越多，对仪器灵敏度的影响越大

在四级杆质谱的单个离子对应的停留时间中，所有其他离子都被丢弃。这会直接影响仪器整体的灵敏度。想象一下，对一个校准气瓶进行十秒钟的测量，一个四极杆和一个TOFMS质谱分别测量十个质荷比的离子。四极杆对每个质荷比的信号累积时间不超过1秒，而TOFMS对每个m/Q的信号累积时间则为10秒。很明显，TOFMS将为每个离子累积更多的信号，因此在10秒的时间内具有相对于四级杆更高的灵敏度。

TOF瞬时全谱确保不错过有效信息

为了改善测量速率，四级杆可以只测量少量的特定离子(也称为选择离子监测模式SIM)。值得注意的是，未被列入特定离子清单的离子可能包含重要信息。例如，图4展示了用Tofwerk EI-TOF以5谱每秒的采集频率测量的GC逸出物的质谱。为了完整的体现单个色谱峰，四极杆操作者一般选择不超过三个离子进行SIM。另一方面，图中最大的色谱峰中包含的EI谱图含有200多个离子。相对于四级杆提供的少数几个离子，使用包含200多个离子的全谱图数据，与NIST库的标准谱图匹配来进行峰识别的准确性要高的多。

此外，使用SIM的操作者必须非常确定他们对除样品目标物外的其他任何VOCs不感兴趣。这一点对于非目标分析尤其重要，也是极难做到的，因为在非目标分析中，样品的确切成分是未知的。通过每时每刻测量所有离子，保存全谱数据，测量变得 “面向未来”：如果研究或新的应用表明一个新的分子是值得注意的，分析人员可以重新审视以前收集的TOF数据，针对这些‘新’物种进行回溯分析。

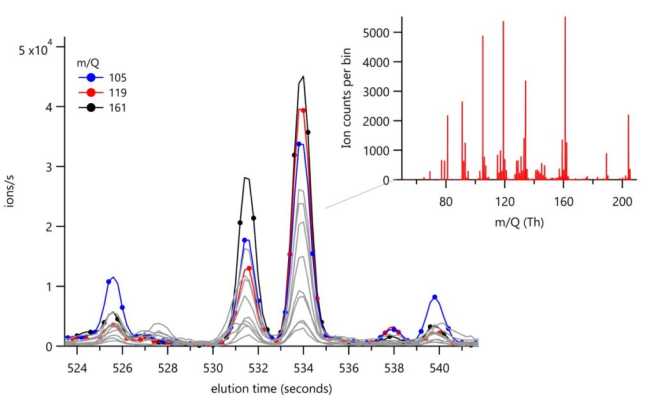

图4. EI-TOF测得的GC气相色谱逸出物和相应的色谱峰。至少有六个色谱峰可以被清楚的识别出来，每个峰的宽度都小于三秒。图中蓝色、红色和黑色的数据点提出了模拟的四级杆在SIM模式的测量效果。插图展示了强度最高的色谱峰所对应的包含200多种离子信息的NIST EI谱图。

不间断连续测量能更好的揭示样品中各离子的对应关系

四极杆分析仪的结果是不连续的：这是因为每次只能扫描一个离子，而不是同时扫描所有离子。这种效应被简称为 “质谱偏斜”。如果样品的VOC成分变化很快，就无法准确定量VOCs之间的相对比例。这对于化学计量‘指纹’分析或大气污染物的溯源分析等应用都非常重要。

举个例子，图5显示了一段Vocus Elf小精灵PTR-TOF对环境空气中芳香烃的测量结果。该测量来自欧洲某城市的车载实验，被测空气的成分随时间和空间位置的变化而极快的变化。

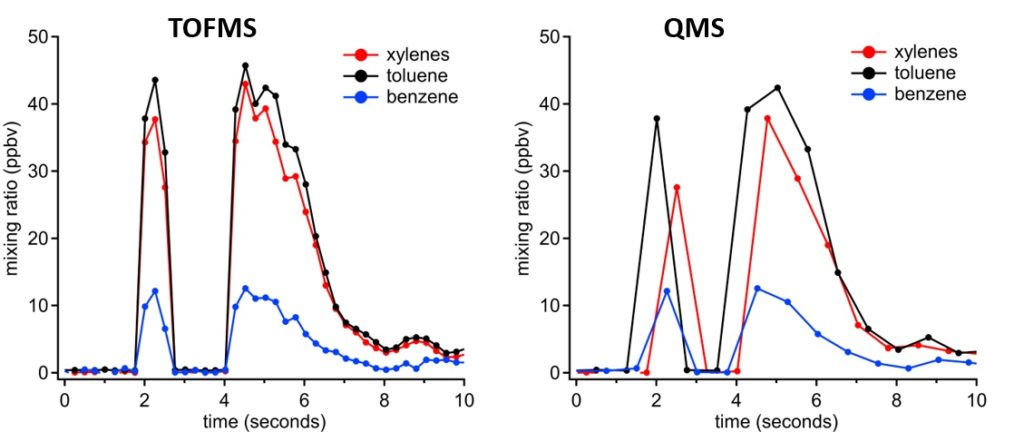

图5. 车载移动检测中芳香烃物质浓度秒级的变化曲线。右图中模拟的四级杆分析结果给污染物溯源和源谱图数据库建立都增加了很大的不确定性。

苯、甲苯、二甲苯和更大的芳烃的相对比例一般可以用来表征污染物来源：在本案例中，汽油车尾气。如果使用相应的只有三个离子的四极杆测量结果，就无法准确确定不同芳烃的相对比例，后续的来源识别就变得更加困难。

另一个飞行时间质谱检测器的好搭档是适用于元素及其同位素分析的电感耦合等离子体质谱仪（ICP-MS）。在非连续进样时，ICP-MS需要在较短时间内测量多种元素和它们对应的各同位素峰，这也是传统的四级杆检测器所不能实现的。上述应用场景包括有单颗粒分析或者快速（高达几百Hz）激光剥蚀成像等。

图6展示了一组在钢材质纳米颗粒中分析铬，铁，镍和钼等元素信息。单颗颗粒物所产生的信号时长不超过0.5毫秒。TOFWERK的icpTOF（ICP-MS搭配飞行时间检测器）能够可靠地表征这些纳米颗粒物的完整谱图信息，而四级杆检测器则受限于其同一时刻只能测量一种元素的劣势，会丢失很大一部分信息，同时对各元素之间的浓度相对比值也不能准确测量。

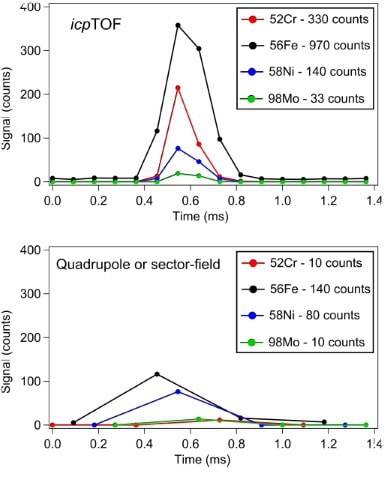

图6. 用icpTOF R检测到的单个钢材质纳米颗粒中铬，铁，镍和钼随时间变化信号图。上半部分：每90微秒记录的单个钢纳米颗粒物的高时间分辨率信号。下半部分：模拟四级杆检测器记录的上述单颗粒物分析的实验结果。该套模拟结果是在假设四级杆单离子停留时间为90微秒的情形下。因为四级杆是依次扫描这四种元素信息，他们的灵敏度响应的减少了33倍。更重要的是，四级杆数据推导出的元素的相对浓度比值跟真实数字会有76%-270%的偏差！

高质量分辨率是准确识别未知离子的必要条件之一

四极杆质量分析仪的分辨力受限于四极杆的加工精度和电子器件的性能。四极杆分析仪通常是以单位质量分辨率来操作的。即使是目前市场上非常高端的四极杆，其分辨力也只有R=M/dM（FWHM）=3000-4000Th/Th，这还是在大幅降低仪器灵敏度的情况下。图7将单位质量分辨率的PTR四极杆谱图与分辨力为R=5000 Th/Th的Vocus S PTR-TOF谱图进行了详细对比。

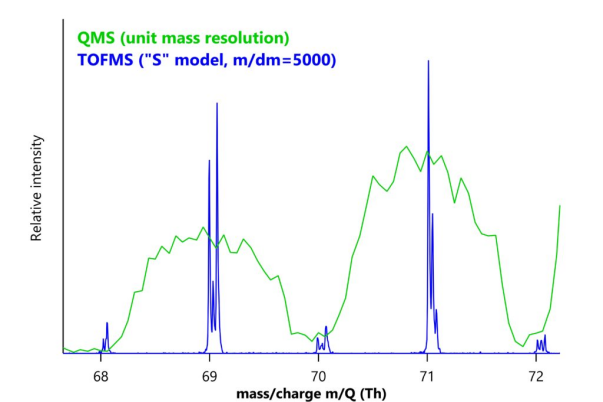

图7. 质子转移反应QMS和TOF谱图对比。

在单位质量分辨率下，无法区分同量异位化合物。同量异位化合物具有相同的标称质量，但元素组成不同。同量异位化合物在样品中会有不同的随时间变化曲线，能够对它们分别测量并定量对分析结果的精确性非常重要（图8）。

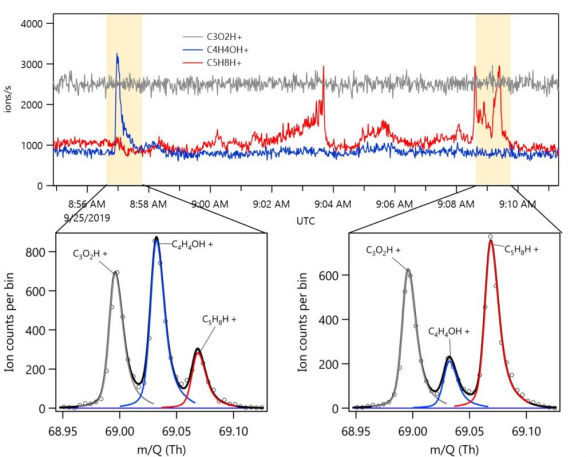

图8. 具有5000分辨率的Vocus S PTR-TOF的测量数据。在69质荷比的三个同量异位离子信号对应的完全不同的时间序列。底图展示了特定时间点上的节选谱图：高质量分辨率将这三种离子清楚的解析开来。

高质量分辨率提供的精确质量信息更重要是用来确定离子峰的元素组成。这对化合物的鉴定至关重要，而这也是单位质量分辨率无法做到的。在图9中，高质量分辨率（5000 Th/Th）和高相对质量精度（5ppm以内）可以帮助我们把97.045 Th处检测到的离子鉴别为氟苯而不是3-糠醛(97.028 Th)或2-乙基呋喃(97.065 Th)。

图9. 高质量分辨率和高质量精度保证了离子定性定量的高准确性。

结论

综上所述，飞行时间质谱仪相对于四级杆分析仪的优势是显而易见的。单个样品的测量速度更快，而且不会有”质谱偏斜”效应。对于同一个质量范围，TOF分析仪相对于四级杆有更好的灵敏度。因为每时每刻都在记录‘全景’谱图，不会错过或者丢失任何可能的重要信息。最后，TOF的高质量分辨率可以鉴别同量异位化合物并精确推导出元素组分。
